解決すること

サーバを異なるネットワークセグメントに分離したいといった場合に、SoftLayerではVLANを追加する事が出来ます。
SoftLayerではSubnetが別でも同一VLANの場合には通信可能ですが、VLANが異なると通信は出来ません（異なるVLANを通信可能ににするためにはVLANスパニングをONにする必要があります）

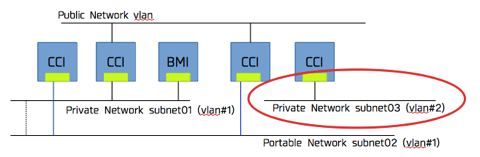

Untitled 1 ppt

通常、プライベートネットワーク・パブリックネットワークに一つずつVLANが用意されます。上記の絵のようにvlan#2という「VLAN」を追加する方法をご紹介します。

通常ポータル上からサーバやストレージなど各種サービスをオーダーしますが、VLANの追加は「チケット発行」によりオーダーします。今回はこの「チケット発行」でVLANを追加する方法をご紹介します。

  • VLAN追加の費用は1VLAN辺り$25/月です。

方法

手順は、「ポータルにログインしチケット発行する。」のみですが、VLAN追加においてはチケットに記載する内容がポイントとなります。

チケットに記載する内容

  • VLANを追加する理由
  • 追加するVLANの数
  • 追加するVLANはどのネットワークに作成するかの指定(プライベートネットワーク、パブリックネットワーク、両方を指定可能)
  • 追加するVLANに紐付くIPアドレスの必要数
  • 追加するVLANに関連付けするSoftLayerのRouter

以上の5つをチケットに記載することがポイントとなります。

最後に、VLAN追加の費用を認可することを記載しオーダー処理を進めて欲しい旨を記載していきます。

実際のチケットのやりとり

英文についてはご容赦下さい。

[Update 1] ※オーダー
Hello,

I would like to add the VLAN.

-Add one private VLAN.
-DC is Singapore.
-BCR is sng01.bcr01a.
-IP subnet is / 28 required.

Do you have a recognition of 1VLAN around $ 25 / month?

Thank you,

[Update 2] ※Softlayerから
Hello,

I'm sending your ticket into Sales.


[Update 3] ※Softlayerから
Hello,

We are able to add additional VLAN's per your request. They will be $25/VLAN/Month.

We will need to have the following information:

Why do you need these additional VLAN's?
Do you need public and/or private VLAN's?
How many VLAN's?
How many IP addresses do you need?
What router do you need these VLAN's behind?


[Update 4] ※返答
Hello,

Thank you for replay.
I will answer the following information.

>Why do you need these additional VLAN's?

We have VLAN 1367, and we want to need another VLAN that is completely isolated from VLAN 1367.

>Do you need public and/or private VLAN's?

Private VLAN only

>How many VLAN's?

one VLAN

>How many IP addresses do you need?

/28 subnet's
(vyatta:Gateway Appliance(3) + 5VM + 8temporary)

>What router do you need these VLAN's behind?

sng01.bcr01a.

Thank you,


[Update 5] ※Softlayerから
Hello,

Lastly, please authorize that you agree to the added cost of $25/month for this VLAN.


[Update 6] ※回答
Hello,

I agree to the cost of $ 25/month.
Please process our order for creating a VLAN.


[Update 7] ※Softlayerから
Hello,

All necessary billing updates have been completed as outlined above. Your account was charged a prorated fee of $16.94 via invoice 3176496. As always, please let us know if we can assist you further.

ここで一旦完了。
待っていればVLAN追加されると思っていたが、1日待っても追加されてなかったので以下のチケットを発行した。

[Update 1]
Hello,

about ticket ID 9900510

We ordered the Private VLAN, but when is it to be created?
It does not seem to have been created yet on the portal.

network >> IP management >> VLANs

I made ​​sure that it has been charged a prorated fee of $16.94 via invoice 3176496.

Thank you,

[Update 2]
Hello,

I'm sending your ticket into Sales.


[Update 3]
Greetings,

I have created the following VLAN 2502 assigned to bcr01a.sng01 with primary subnet 10.66.7.240/28. If you have any questions or concerns, please let us know.

Thanks,


[Update 4]
Hello,

Billing has been updated accordingly and your invoice is up to date.

This ticket is now closing.


Regards,

確認

実際にVLANが追加されたかどうかの確認をしてみました。

確認方法はポータル上から、Network >> IP management >> VLANs で確認できます。

追加されたVLANは以下のシーンにおいても利用できることを確認しました。

  • サーバーオーダー時のVLAN選択シーン
  • vyatta設定時のアソシエイトVLAN選択シーン
  • IPアドレス追加購入時のVLAN選択シーン
  • IPsec設定時のSoftlayer側サブネット選択シーン（厳密にはVLANに紐付くIPサブネットを選択）
