はじめに

近年、ITシステムの複雑化に伴い、正確な構成管理（CMDB）の重要性がますます高まっています。
「今、自社にどのようなIT資産があり、どうつながっているのか」を把握することは、運用効率化やセキュリティ対策の第一歩です。

今回は、ServiceNowのIT Operations Management (ITOM) の中核機能である「Discovery」について解説し、国産ネットワーク機器（YamahaやAlied Telesisなど）を検出する方法について紹介していきます。

ServiceNowの標準機能でCiscoやJuniperなどのネットワーク機器は、検出可能ですが、国産ネットワーク機器をDiscoveryすると収集できる情報が少ないためCMDBへの登録が困難です。

本記事では、ServiceNow Discoveryをカスタムし、国産ネットワークのDiscoveryが成功した事例を解説します。

---

Discoveryの概要説明と全体像

ServiceNow Discoveryとは何か、その全体像からおさらいしましょう。

Discoveryとは企業のIT資産を最新かつ正確に可視化できる機能

Discoveryは、企業のネットワーク内にあるIT資産（サーバー、ネットワーク機器、クラウドインスタンスなど）を自動的に検出し、それらの詳細情報（OS、ソフトウェア、ハードウェアスペック、依存関係など）をCMDB（構成管理データベース）に登録・更新する機能です。

これまで多くの現場ではExcelなどの表計算ソフトを用いた「台帳管理」が行われてきましたが、Discoveryによって管理工数を削減するだけでなく、常に最新かつ正確で、抜け漏れのないCMDBを自動的に構築・維持することが可能になります。

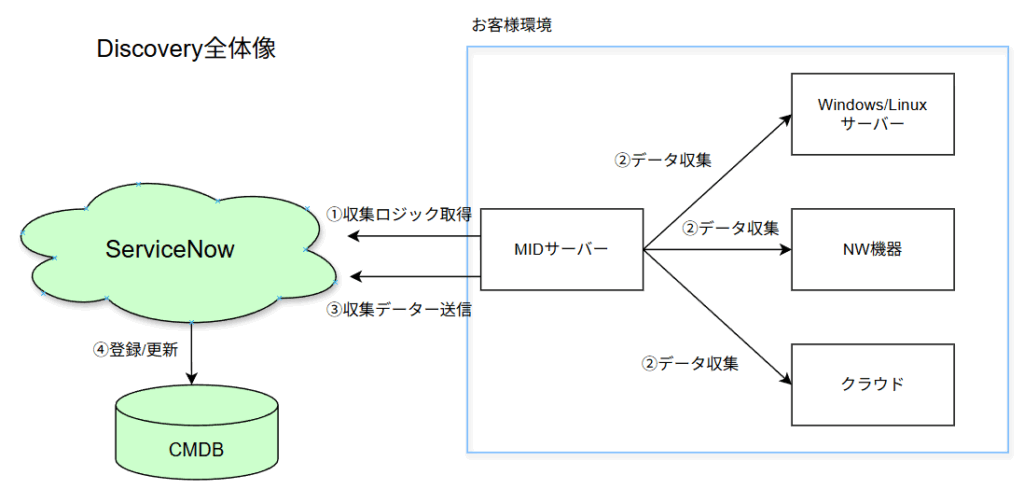

Discoveryによるデータ収集の全体像

ServiceNow Discoveryは、中継サーバー（以後、MIDサーバー）を経由してデバイスの情報を収集します。

Discoveryの流れ

Discoveryは、以下の流れでCMDBにデバイスを登録します。

1. 収集ロジック取得
2. データ収集
3. 収集データ送信
4. 登録/更新

1.収集ロジック取得
　MIDサーバーがデバイスの情報を収集するためのコマンド（WMIクエリやSNMPクエリ）をインスタンスから取得

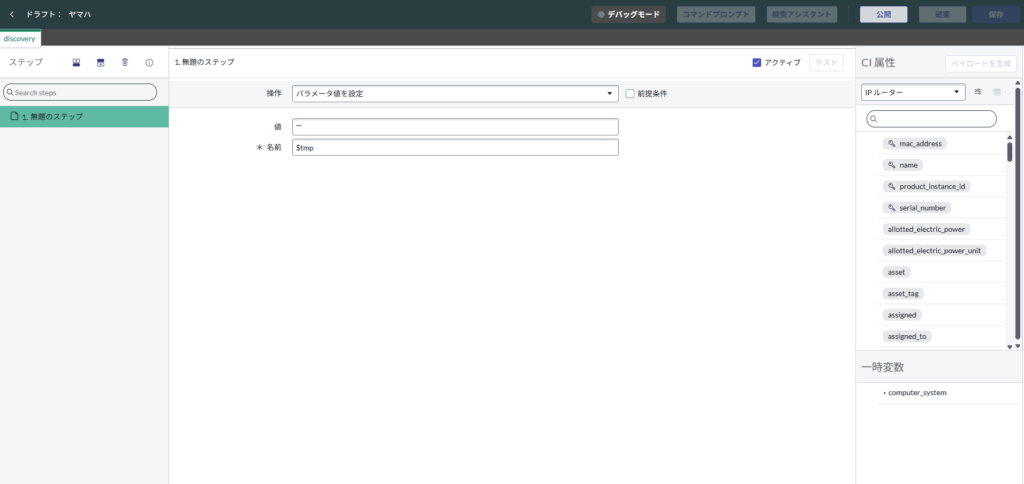

　収集ロジックは、下記画像のようなインターフェイスで「Discoveryパターン」と呼ばれる機能を構成します。

2.データ収集
　1.で取得したコマンドをデバイスで実行し、デバイスの情報を収集する

3.収集データ送信
　収集したデバイスのデータをMIDサーバーからインスタンスへ送信する

4.登録/更新
　インスタンスは、受け取ったデータをもとにCMDBにデバイスを新規登録および更新する

次項では、収集ロジックで設定されているコマンドを構成するDiscoveryパターンについて説明します。

---

デバイス情報収集ロジックであるDiscoveryパターン

Discoveryは、前項の「Discoveryの流れ」で説明した「1.収集ロジック取得」のようにデバイス上でWMIクエリやSNMPクエリを実施してデバイスの情報を収集します。
WMIクエリやSNMPクエリの指定は、「Discoveryパターン」という機能で行います。

Discoveryパターンの機能

Discoveryパターンは、以下の機能でCMDBにデバイスを登録します。

Discoveryパターンのカスタムケース

OOTBのDiscoveryパターンで情報を収集できない機器の場合、カスタムしたDiscoveryパターンを作成する必要があります。

---

国産NW機器に対するDiscovery方法（Discoveryパターンの設定）

Discoveryパターンの設定に以下の手順で説明します。

1. Discoveryパターンレコード新規作成
2. Discoveryパターンでコマンドを指定する
3. 機種名を収集するステップを構成する
4. 収集した機種名をインスタンスのテーブルに入力する

前提条件

• デバイスのMIB情報（OID）を取得していること
  MIB情報を収集するには、MIBファイルを入手するかデバイスに対し以下のコマンド（NW機器）を入力すると出力されます。

snmpwalk -v 2c -c [コミュニティ名] [IPアドレス]

ネットワーク機器のデータには、OIDと呼ばれる識別番号で管理されており、DiscoveryはOIDを指定してデータを収集します。
OOTBのDiscoveryパターンは、標準MIB※2で定義されたOIDで構成されています。
ここでOIDが標準MIBと異なっている場合、新規にDiscoveryパターンを構成する必要があります。

デバイスメーカー	シリアル番号のOID	機種名のOID
標準MIB	1.3.6.1.2.1.47.1.1.1.1.11	1.3.6.1.2.1.1.5
Allied Telesis	1.3.6.1.4.1.207.8.4.4.3.21.1.1.8.1.3	1.3.6.1.2.1.1.5
ヤマハ	1.3.6.1.4.1.1182.2.2.10.1	1.3.6.1.4.1.1182.2.2.10.1.2
古河電工	1.3.6.1.2.1.47.1.1.1.1.11	1.3.6.1.2.1.1.4

※2：RFCによって定義された業界標準の規格。メーカーや機種を問わず利用することが可能。

今回は、機種名のOIDが標準MIBで管理されているヤマハのルーターのDiscoveryパターンを作成します。

1.Discoveryパターンレコード新規作成

本記事では、Discoveryパターンで処理する機種名の収集とテーブルの登録方法のみを紹介しております。

1-1.ServiceNowインスタンスへログインする

1-2.「すべての結果」＞「パターンデザイナー」＞「ディスカバリーパターン」をクリックし、「ディスカバリー パターン」テーブルへ移動する

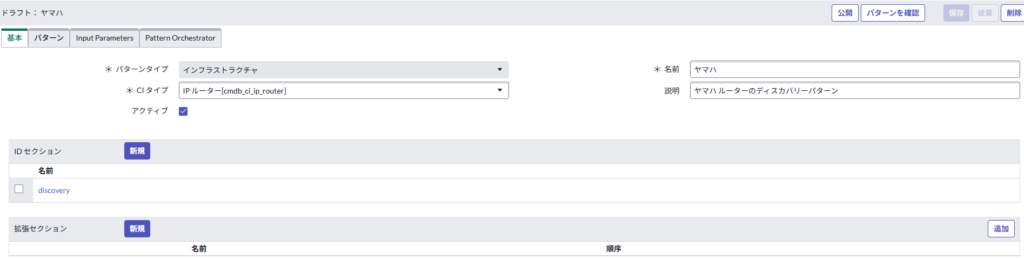

1-3.「新規」ボタンをクリックし、以下の値を入力する
　　パターンタイプ：インフラストラクチャ
　　CIタイプ：IP ルーター
　　名前：ヤマハ（任意の名前）

1-4.IDセクションタブで「新規」ボタンをクリックし、以下の値を入力
　　名前：discovery（任意の名前）

1-5.「完了」ボタンクリック後、「保存」ボタンをクリック

2.Discoveryパターンでコマンドを指定する

ヤマハの機種名とシリアル番号を収集するコマンドを定義します。

2-1.IDセクションタブ＞discoveryをクリックし、デザイナーを開く

3.機種名を収集するステップを構成する

デバイスの機種名を収集するためのステップを定義します。
ステップ：Discoveryの処理が記載されており、ステップの集合体がDiscoveryパターンとなります。

3-1.ステップ名を定義する
　　左の「1.無題のステップ」を「Get Yamaha name」と変更する

3-2.ステップでの処理内容を定義する
　　ヤマハの機種名を収集するため、ステップで実行される処理を定義します。

3-3.「操作」のプルダウンから「SNMPクエリ」を選択する
　　「操作」は、Discoveryが処理する内容を示します。下表は、一部の「操作」について説明したものです。

操作の選択肢	説明
SNMPクエリ	指定したSNMPクエリを実行し、データを収集する
パラメーター値を設定	文字列や変数をパラメーター値に指定する
変換テーブル	テーブルの列を別のテーブルに追加する

3-4.機種名が格納されているOIDを指定し、変数に代入する
　　Discoveryは、SNMP OIDで指定したOIDでSNMPクエリを実施し、定義した変数にクエリ結果を代入します。

4.収集した機種名をインスタンスのテーブルに入力する

収集した機種名をインスタンスのIPルーター（cmdb_ci_ip_router）テーブルへ代入するステップを追加します。

4-1.操作「パラメーター値の設定」を設定し、IPルーター（cmdb_ci_ip_router）テーブルの名前フィールドへ収集した機種名を入力する。

以上でDiscoveryパターンによる機種名の収集とテーブル登録処理の設定が完了です。

Discovery結果イメージ

取得した機種名がIPルーターテーブルの名前フィールドに登録されます。

---

まとめ

今回は、ServiceNow Discoveryの全体像とDiscoveryパターン構成の一部を紹介しました。
実際にDiscoveryパターンを構成する際は、OOTBのDiscoveryパターンをコピーし、適宜ステップを追加することで必要なデータ収集を行います。
今回のDiscoveryのポイントは、以下の3点です。

• IT資産の可視化
• IT資産管理の抜け漏れ防止
• 標準MIB以外のネットワーク機器もDiscoveryで可視化

---
